تجهیزات پسیو بخش اصلی زیرساخت هر شبکه کامپیوتری را تشکیل میدهند. حتی پیشرفتهترین تجهیزات فعال نیز بدون کابلکشی و اتصالات استاندارد، عملکرد مطلوبی نخواهند داشت. کابل شبکه، رک، کیستون، پچ پنل و ترانکینگ بر سرعت، پایداری و توسعهپذیری شبکه اثر میگذارند. شناخت این محصولات به شما کمک میکند متناسب با نوع پروژه و بودجه، انتخاب دقیقتری داشته باشید.
در پاسخ به این سؤال که تجهیزات پسیو شبکه چیست باید گفت این محصولات بدون نیاز مستقیم به برق فعالیت میکنند. وظیفه آنها انتقال، اتصال، نگهداری و نظمدهی به کابلها و اجزای شبکه است. تجهیزات پسیو دادهها را پردازش یا تقویت نمیکنند. این قطعات مسیر فیزیکی لازم برای ارتباط میان تجهیزات مختلف شبکه را فراهم میسازند. کابل شبکه، پچ کورد، رک، پچ پنل، کیستون، سوکت، داکت و ترانک از مهمترین تجهیزات پسیو هستند.
کیفیت این محصولات مستقیماً بر سرعت انتقال اطلاعات و استحکام اتصالات تأثیر دارد. برای درک بهتر اینکه پسیو چیست، میتوان آن را زیرساخت خاموش شبکه دانست. این بخش برق مصرف نمیکند، اما تمام ارتباطات فیزیکی شبکه از طریق آن انجام میشود. در طراحی زیرساخت پسیو باید علاوه بر نیاز فعلی، امکان توسعه شبکه در آینده نیز در نظر گرفته شود. این موضوع از تعویض زودهنگام تجهیزات و اجرای دوباره کابلکشی جلوگیری میکند.
برای شناخت تفاوت تجهیزات اکتیو و پسیو شبکه، ابتدا باید عملکرد هرکدام را بررسی کرد. تجهیزات اکتیو به دستگاههایی گفته میشود که سیگنالهای الکترونیکی را تولید، پردازش، هدایت یا تقویت میکنند و برای فعالیت به برق نیاز دارند. سوئیچ، هاب، روتر، مودم، سرور، کارت شبکه و فایروال از مهمترین تجهیزات اکتیو شبکه هستند. این دستگاهها اطلاعات را مدیریت کرده و از طریق زیرساخت پسیو به بخشهای مختلف شبکه منتقل میکنند.
در مقابل، تجهیزات پسیو توانایی تولید یا پردازش سیگنال را ندارند و وظیفه آنها ایجاد مسیر انتقال و برقراری اتصال میان تجهیزات مختلف است. کابل شبکه، سوکت، پچ کورد، داکت، رک شبکه و تجهیزات نصب در این گروه قرار میگیرند. بهطور خلاصه، تجهیزات اکتیو مسئول پردازش و هدایت دادهها هستند، در حالی که تجهیزات پسیو بستر فیزیکی لازم برای انتقال آنها را فراهم میکنند.
تجهیزات پسیو شامل محصولات متنوعی هستند که هرکدام نقش مشخصی در کابلکشی ساختیافته دارند. انتخاب آنها باید بر اساس نوع شبکه، فضای نصب و سرعت مورد انتظار انجام شود.
مهمترین تجهیزات پسیو شبکه عبارتاند از:
در پروژههای کوچک ممکن است کابل، سوکت و چند پریز شبکه کافی باشد. شبکههای اداری و سازمانی معمولاً به رک، پچ پنل، ترانکینگ و سیستم مدیریت کابل نیز نیاز دارند. نادیده گرفتن تجهیزات جانبی میتواند تعمیر، عیبیابی و توسعه شبکه را دشوار کند. به همین دلیل بهتر است تمام اجزای زیرساخت پیش از اجرا مشخص شوند.
کابل شبکه مسیر اصلی انتقال اطلاعات میان تجهیزات مختلف است و ارتباط بخشهای شبکه را برقرار میکند. کابلهای دارای کانکتور RJ45 از رایجترین مدلها هستند، اما در شبکههای پرسرعت از کابل فیبر نوری نیز استفاده میشود. کابلها بر اساس پهنای باند، جنس روکش، قطر، نوع ساختار و مقاومت در برابر نویز دستهبندی میشوند.
انتخاب مدل مناسب باید با سرعت موردنیاز، طول مسیر و شرایط محیط نصب هماهنگ باشد. کابلهای شبکه از نظر ساختار محافظ به مدلهایی مانند UTP، FTP و SFTP تقسیم میشوند. مدلهای UTP برای محیطهای کمنویز و کابلهای شیلددار برای فضاهای صنعتی مناسبترند. در زمان خرید باید به جنس مغزی کابل نیز توجه شود. کابل تمام مس نسبت به مدل آلومینیومی با روکش مس، افت سیگنال کمتر و دوام بیشتری دارد.
کابلهای تمام مس برای انتقال برق از طریق شبکه یا PoE نیز عملکرد مطمئنتری ارائه میدهند. استفاده از کابل بیکیفیت ممکن است باعث کاهش سرعت یا افزایش دمای مسیر شود.
پچ کورد یک کابل شبکه کوتاه و آماده است که در دو انتهای آن سوکت RJ45 قرار دارد. این کابل برای اتصال مستقیم تجهیزات مختلف به شبکه استفاده میشود. پچ کورد میتواند کامپیوتر را به پریز شبکه یا سوئیچ را به پچ پنل متصل کند. این محصول در داخل رک نیز برای ایجاد ارتباط میان تجهیزات کاربرد دارد. پچ کوردها در طول، رنگ و ردههای گوناگون عرضه میشوند.
بهتر است رده پچ کورد با کابل اصلی و سایر تجهیزات زیرساخت هماهنگ باشد. برای مثال، در یک شبکه Cat6 بهتر است از پچ کورد Cat6 استفاده شود. وجود قطعهای با رده پایینتر میتواند عملکرد تمام مسیر را محدود کند. کیفیت سوکت، جنس مغزی، انعطاف کابل و مقاومت روکش از عوامل مهم انتخاب هستند. مدلهای نامناسب ممکن است دچار قطعی یا شکستگی زبانه سوکت شوند.

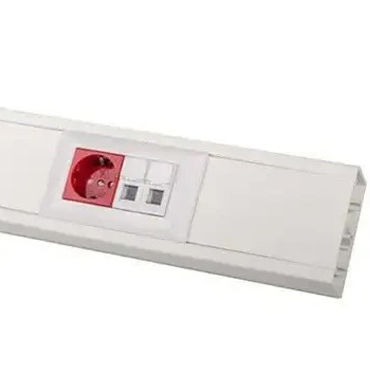

داکت و ترانک محفظههایی هستند که برای عبور، محافظت و نظمدهی کابلهای شبکه استفاده میشوند. این تجهیزات علاوه بر افزایش ایمنی کابلها، باعث مرتبتر شدن مسیر کابلکشی نیز میشوند. داکت و ترانک معمولاً از PVC مقاوم ساخته میشوند. داکت برای تعداد محدود کابل مناسب است، اما ترانک به دلیل ابعاد بزرگتر، گزینه بهتری برای پروژههایی با حجم کابلکشی بیشتر محسوب میشود.
رک شبکه محفظهای استاندارد برای نصب و نگهداری تجهیزاتی مانند سوئیچ، روتر، سرور و پچ پنل است. استفاده از رک به نظمدهی تجهیزات، مدیریت بهتر کابلها و محافظت از قطعات شبکه کمک میکند. رکها در مدلهای دیواری و ایستاده و با ابعاد و عمقهای مختلف تولید میشوند. برخی مدلها نیز به فن مجهز هستند تا تهویه مناسب و دمای مطلوب تجهیزات داخل رک حفظ شود.

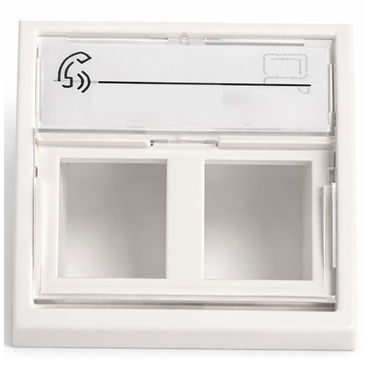

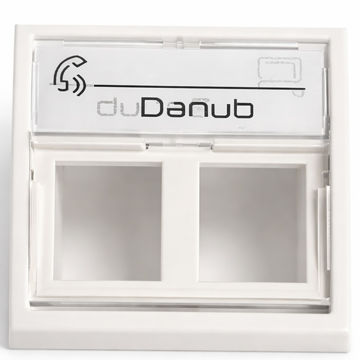

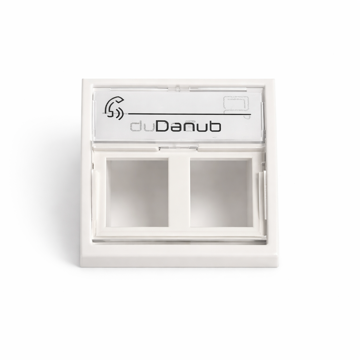

سوکت دیواری نقطه اتصال کاربر به زیرساخت شبکه است. این قطعه روی دیوار، ترانکینگ یا باکس روکار نصب میشود. کاربر میتواند از طریق پچ کورد، رایانه یا سایر تجهیزات را به سوکت متصل کند. کیفیت سوکت در پایداری ارتباط و جلوگیری از قطعی نقش دارد. سوکت دیواری معمولاً از فیس پلیت، قاب و کیستون تشکیل میشود. این اجزا باید با نوع کابل و استاندارد شبکه هماهنگ باشند. محل نصب پریز شبکه باید متناسب با چیدمان میزها و تجهیزات انتخاب شود. جانمایی نامناسب باعث نیاز به کابلهای بلند و ایجاد بینظمی میشود.

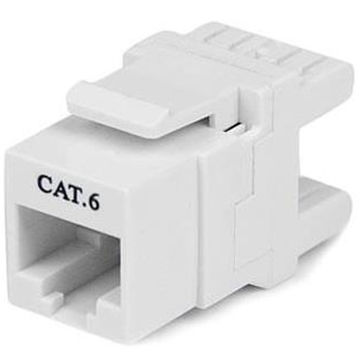

کیستون شبکه یکی از اجزای مهم تجهیزات پسیو است که برای ایجاد اتصال استاندارد بین کابل شبکه و تجهیزات مختلف استفاده میشود. این قطعه معمولاً در پریز شبکه، پچ پنل و ترانکینگ نصب میشود و امکان اتصال آسان تجهیزات را فراهم میکند. کیستونها در ردههای مختلفی مانند Cat5e، Cat6، Cat6a، Cat7 و Cat8 تولید میشوند.
انتخاب رده مناسب باید با نوع کابل شبکه و سرعت موردنیاز هماهنگ باشد تا عملکرد مطلوب شبکه حفظ شود. برای نصب کیستون، رشتههای کابل با استفاده از ابزار پانچ یا آچار مخصوص داخل آن قرار میگیرند. نصب صحیح و استفاده از کیستون استاندارد، پایداری اتصال و کیفیت انتقال داده را افزایش میدهد.
در مراکز داده و شبکههای بزرگ، تعداد بالای کابلها میتواند مدیریت مسیرهای ارتباطی را دشوار کند. پچ پنل با ایجاد چندین درگاه منظم، اتصال کابلهای ورودی و خروجی به تجهیزات مختلف شبکه را سادهتر میکند. این قطعه معمولاً داخل رک و در قسمت بالا یا پایین سوئیچ نصب میشود. پچ پنلها در استانداردهایی مانند Cat5e، Cat6، Cat6a و Cat7 و با تعداد پورتهای مختلف، از جمله مدلهای ۴۸ پورتی، عرضه میشوند.
از نظر ساختار نیز پچ پنلها به دو نوع شیلددار و بدون شیلد تقسیم میشوند. انتخاب مدل مناسب باید بر اساس نوع کابل، میزان نویز محیط و ساختار شبکه انجام شود. مدلهای لودد دارای کیستون نصبشده هستند. در پچ پنلهای آنلودد، کیستونها بهصورت جداگانه انتخاب و نصب میشوند. پچ پنل آنلودد انعطاف بیشتری برای انتخاب نوع کیستون ایجاد میکند. این ویژگی برای پروژههایی با ردهها یا اتصالات متفاوت کاربرد دارد.
خرید تجهیزات پسیو باید بر اساس نقشه و نیاز واقعی شبکه انجام شود. انتخاب صرفاً بر مبنای قیمت پایین، ممکن است کیفیت زیرساخت را کاهش دهد. کابل، پچ کورد، کیستون و پچ پنل باید از نظر رده استاندارد با یکدیگر هماهنگ باشند. ضعیفترین قطعه میتواند سرعت کل مسیر را محدود کند.
پیش از خرید موارد زیر را بررسی کنید:
قیمت تجهیزات پسیو شبکه به عواملی مانند برند، متریال، رده کابل، ظرفیت رک، تعداد پورت و کیفیت ساخت بستگی دارد. انتخاب محصولات صرفاً ارزان ممکن است باعث افت عملکرد و افزایش هزینههای نگهداری شود. هنگام خرید تجهیزات پسیو شبکه، بررسی مشخصات فنی، استانداردها، نوع شیلد، جنس مغزی و سازگاری تجهیزات، نقش مهمی در انتخاب محصول مناسب و اجرای مطمئن شبکه دارد.
اگر قصد خرید این محصولات را دارید، در سرای برق میتوانید مدلهای مختلف را با مشخصات کامل و قیمت بهروز بررسی کنید. در پروژههای حرفهای بهتر است ابتدا نقشه کابلکشی و تعداد نودها مشخص شود.
تجهیزات پسیو زیرساخت فیزیکی شبکه را تشکیل میدهند. کابل، پچ کورد، رک، پچ پنل، کیستون، سوکت، داکت و ترانک هرکدام نقش مشخصی در انتقال و مدیریت داده دارند. کیفیت این محصولات بر سرعت، پایداری و توسعهپذیری شبکه تأثیر مستقیم میگذارد. به همین دلیل تمام اجزای مسیر باید بهصورت هماهنگ و بر اساس یک استاندارد مناسب انتخاب شوند. تنها خرید کابل با رده بالا برای ایجاد یک شبکه سریع کافی نیست.
پچ کورد، کیستون و پچ پنل نیز باید با سرعت مورد انتظار و نوع کابل سازگار باشند. در زمان انتخاب باید نوع شیلد، جنس مغزی، تعداد پورت، ظرفیت رک و شرایط محیط نصب بررسی شود. در پروژههای اداری و صنعتی نیز توسعه آینده اهمیت بیشتری دارد. انتخاب اصولی تجهیزات پسیو، مدیریت کابلها را سادهتر میکند و احتمال قطعی یا افت سرعت را کاهش میدهد. این موضوع از هزینههای تعمیر و اجرای مجدد شبکه نیز جلوگیری خواهد کرد.
تجهیزات پسیو شامل کابل، پچ کورد، رک، کیستون و پچ پنل است. این محصولات بدون نیاز به برق، زیرساخت فیزیکی انتقال و مدیریت داده را ایجاد میکنند.
تجهیزات اکتیو مانند روتر و سوئیچ به برق نیاز دارند و داده را پردازش میکنند. تجهیزات پسیو برای اتصال، انتقال و نظمدهی مسیر شبکه به کار میروند.
کابل شبکه، پچ کورد، پچ پنل، کیستون، سوکت، رک، داکت و ترانکینگ از مهمترین تجهیزات پسیو شبکه محسوب میشوند.
برای دستیابی به سرعت مطلوب، بهتر است کابل، کیستون، پچ کورد و پچ پنل همرده باشند. قطعه ضعیفتر میتواند عملکرد کل مسیر را محدود کند.
رده استاندارد، جنس متریال، نوع شیلد، برند، ظرفیت، ابعاد، تعداد پورت و کیفیت ساخت از عوامل اصلی تعیینکننده قیمت هستند.
